ヘリンボーン扉DIY

DIY趣味小屋の扉をヘリンボーン柄で作る方法をご紹介!

ヘリンボーン扉取付と細部仕上げ

製作完了したヘリンボーン扉に更に加工を加えて、取り付け〜貫抜取付、完成までを行っていきます。

建具枠の組み付け

今回は外壁でも使用するSPF1×6材扉枠を製作しました。

この扉枠にヘリンボーン扉を取り付けるので、水平垂直確認はしっかりと行います。

ヘリンボーン扉DIY 建具枠2

水平器差し金コンベックス(メジャー)を使って枠の歪みを確認。

場合によっては調整用のベニア(3mm厚、4mm厚、5mm厚など)端材を差し込んで歪みを調整。

ヘリンボーン扉DIY 建具枠3

蝶番取り付けの準備

ヘリンボーン扉への蝶番取り付け面の強度を考えると固定強度が低いかなと。

そこで檜材30mm×9mmの角材を蝶番取り付け面に取り付ける事にしました。

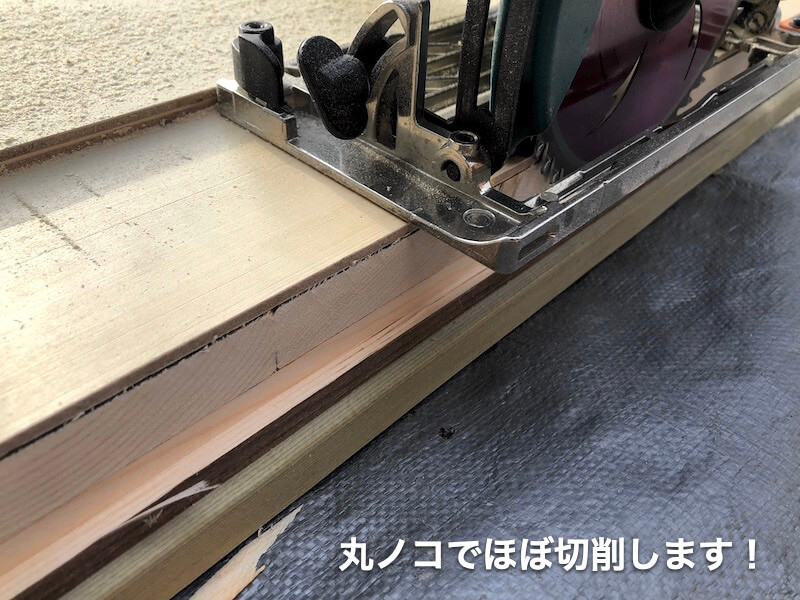

丸ノコ丸ノコガイドで5mm彫り込みました。

ヘリンボーンドアdiy 切削

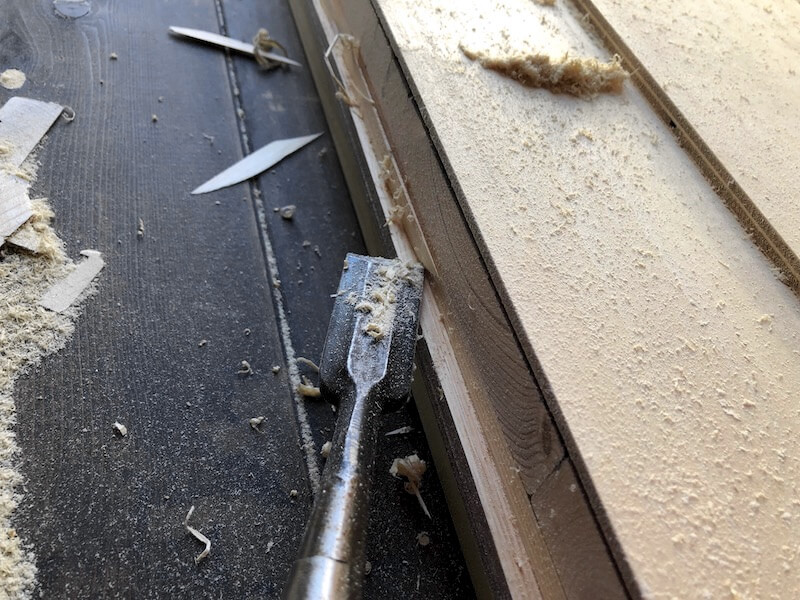

仕上げはノミで面を整えます。

ヘリンボーン扉DIY 枠補強3

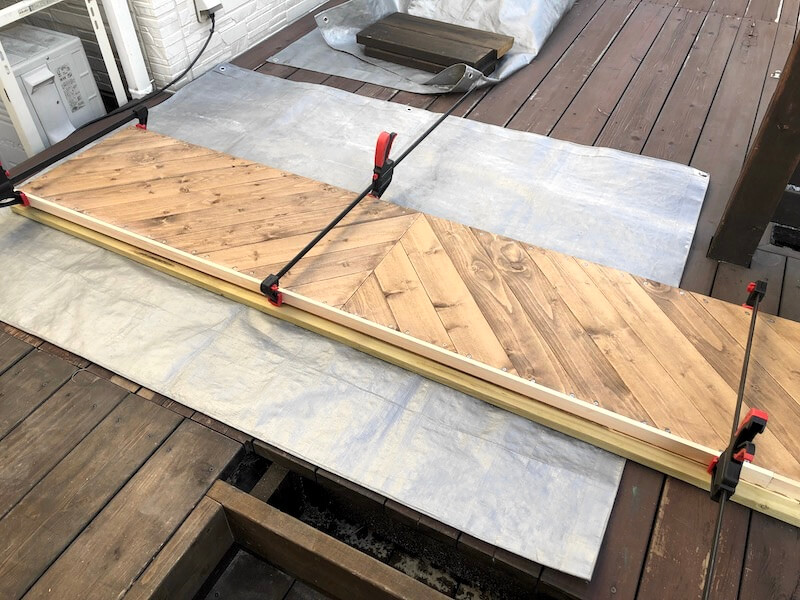

木工用ボンドを塗布して、ヒノキ角材をクランプで固定。

コーススレッド41mmを400mm間隔で固定。

ヘリンボーン扉DIY 枠補強4

今回は後から枠を新たに設置しましが、ヘリンボーン製作前に枠を組んだ方が楽かもです。

扉蝶番の取付と組付

蝶番を扉一枚に3ヶ所設置します。

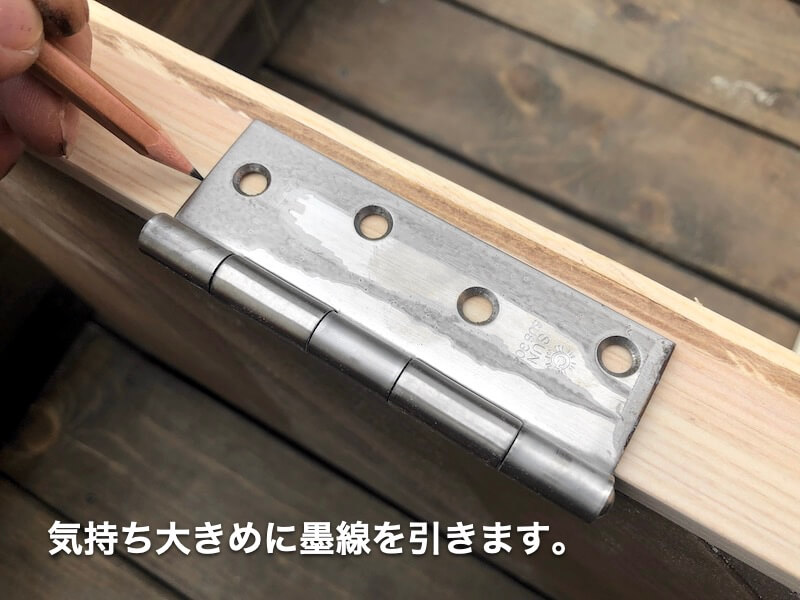

蝶番を直接おいて墨線を引きます。調整出来る様に大きめに。

ヘリンボーンドアDIY 蝶番取付1

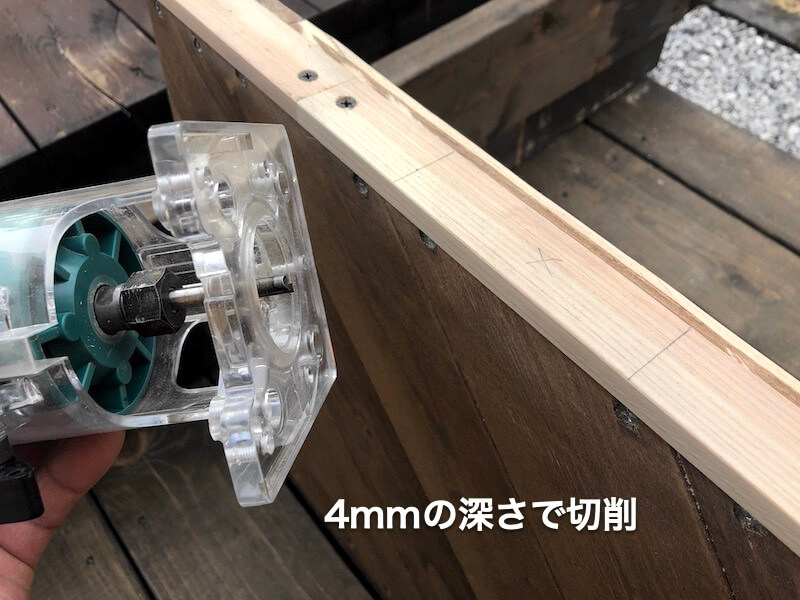

トリマーで深さ4mmを切削します。

ノミで4mmの深さを掘る方法もありますが、トリマーで深さのガイドにした方が楽ですね。

ヘリンボーンドアDIY 蝶番取付2

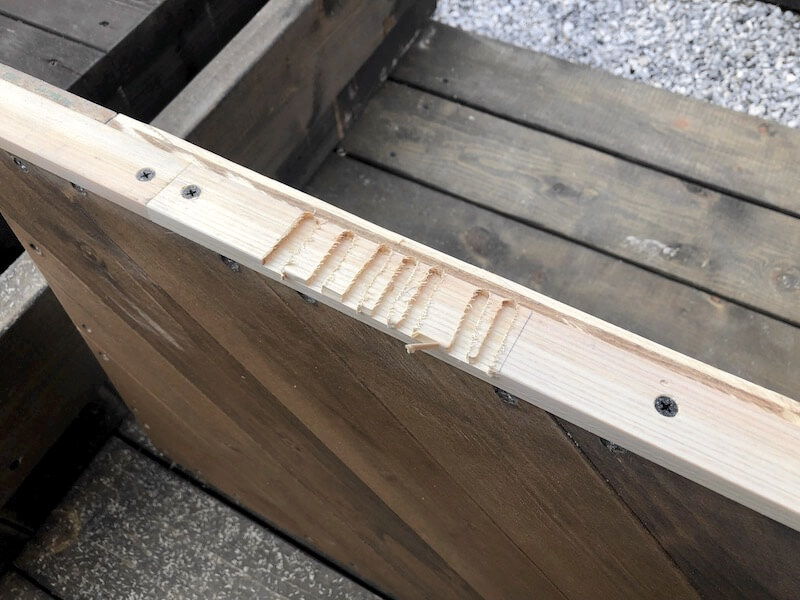

ざっくりこんな感じ。

トリマーで全部切削しても良いです。

ヘリンボーンドアDIY 蝶番取付3

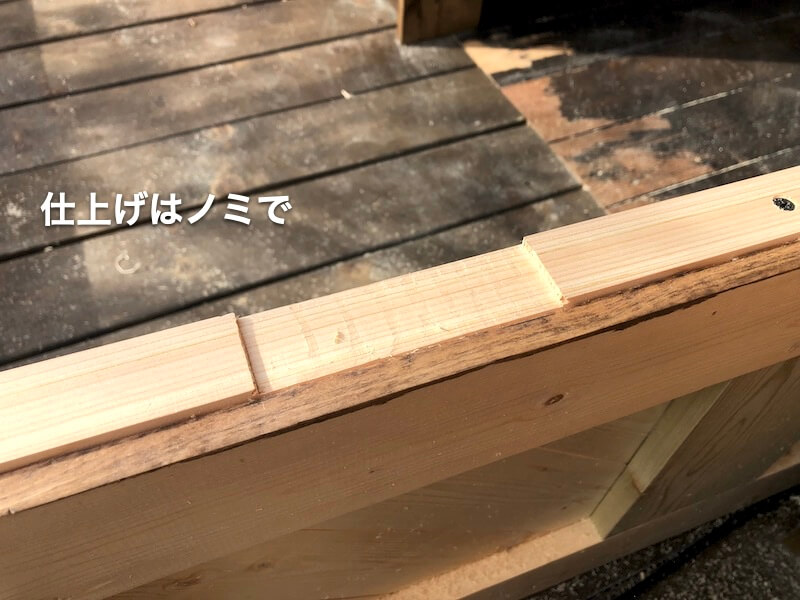

今回の仕上げはノミです。

ヘリンボーンドアDIY 蝶番取付4

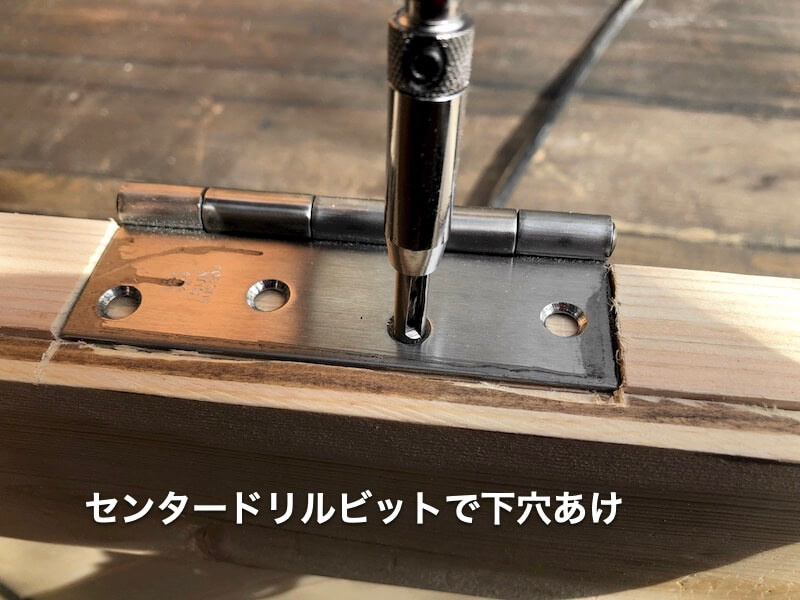

蝶番を置いてセンタードリルビットで中心に下穴を開けます。

ヘリンボーンドアDIY 蝶番取付5

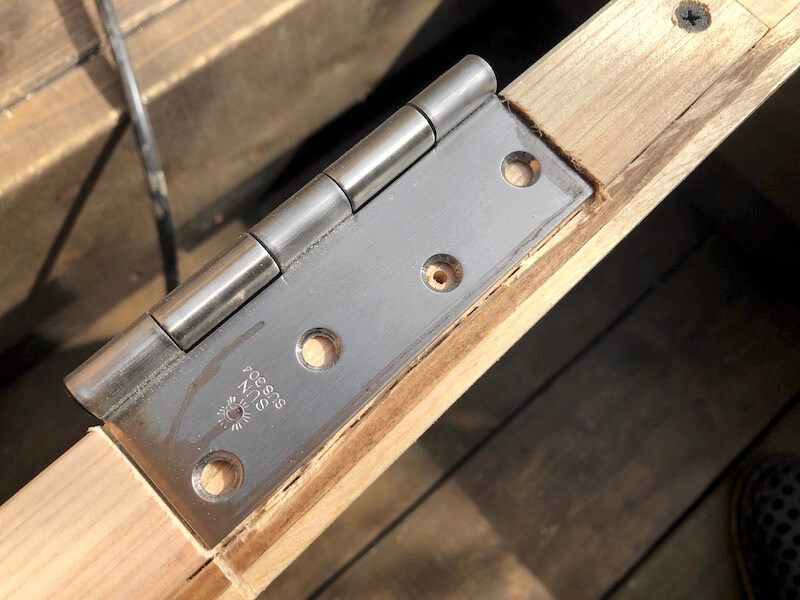

センタードリルビットは皿取り加工された物を取り付ける時に有効です!

ヘリンボーンドアDIY 蝶番取付6

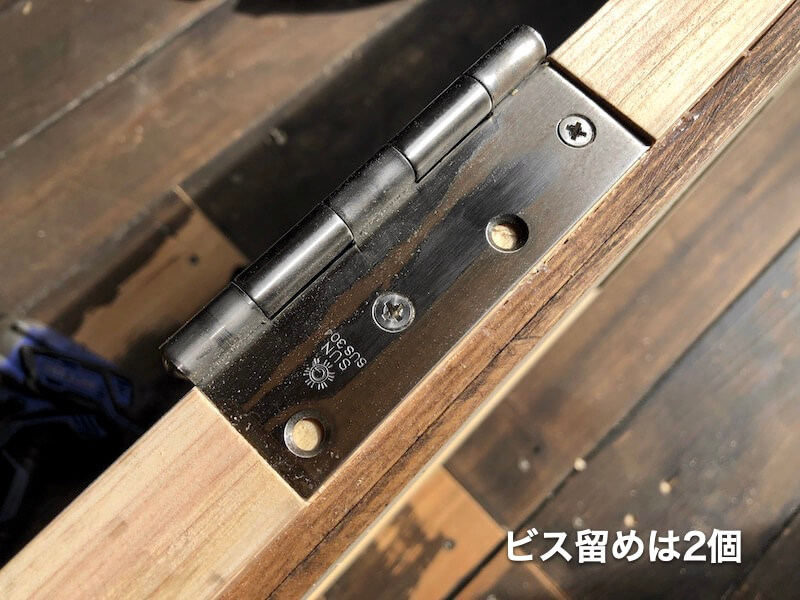

蝶番3個ともに2個のみビスで止めて、仮止め。

ヘリンボーンドアDIY 蝶番取付8

扉を枠に取り付けて、開閉確認。

問題がなければ、全てのビスを取り付けて固定します。

扉取り付け時は板材を扉の下に敷いて、高さを調整します。

今回は9mmの板材を敷いて扉の取り付け高さを出しました。

ヘリンボーンドアDIY 蝶番取付9

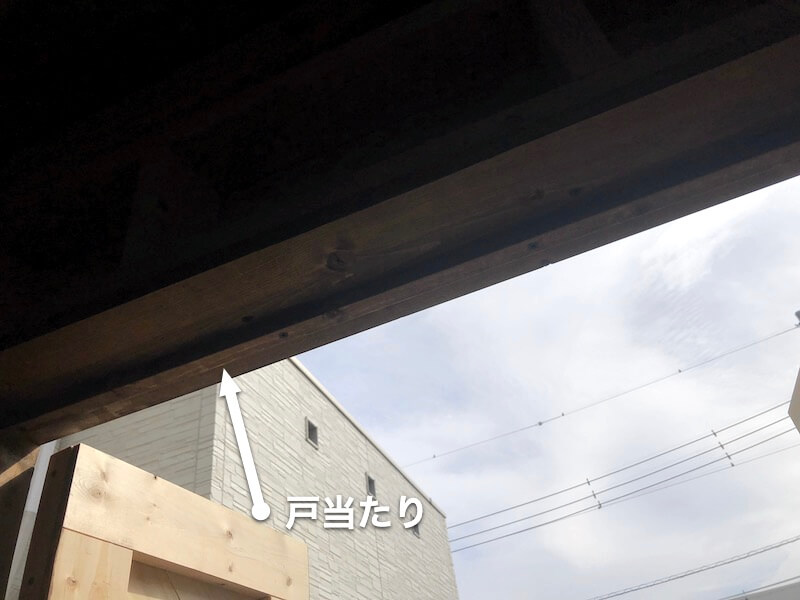

戸当たりは端材を活用して。

ヘリンボーンドアDIY トアあたり

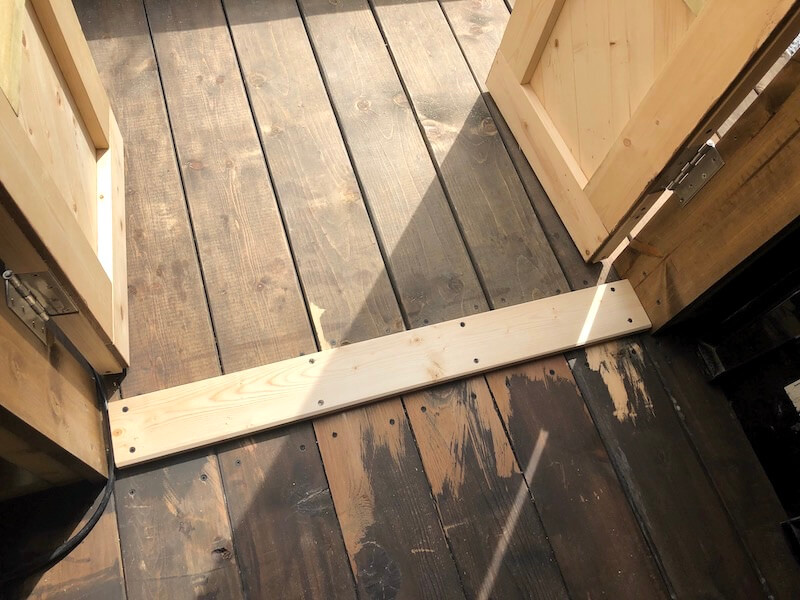

床の戸当たりはSPF1×4材で。

踏んだりする事があるので丈夫な方が良いかなと。

ヘリンボーンドアDIY 戸当たり2

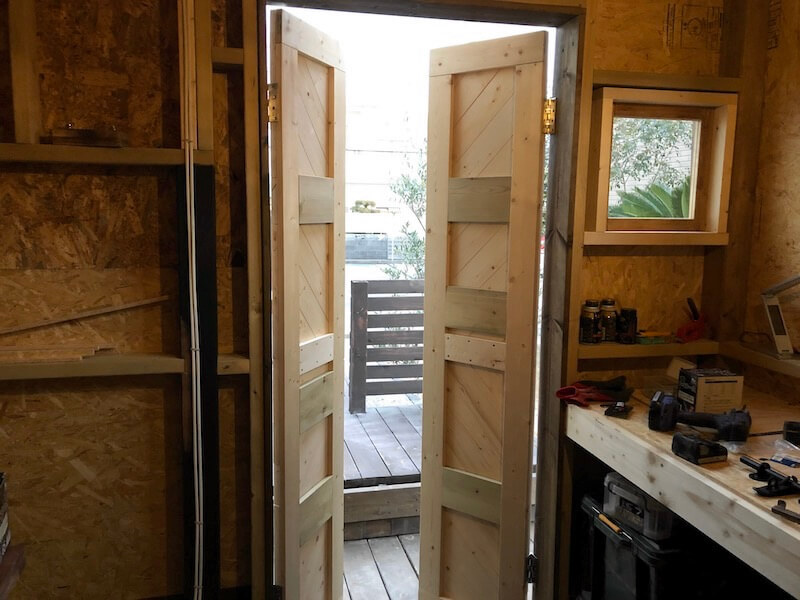

扉の取り付けが完了です。

ヘリンボーン扉DIY 扉取り付け2

丸棒貫抜の塗装と組付

ゴツさを出したくて丸棒貫抜南京錠で戸締りする事にしました。
(どんどん重量が増している気が。。。蝶番大丈夫でしょうか。。)

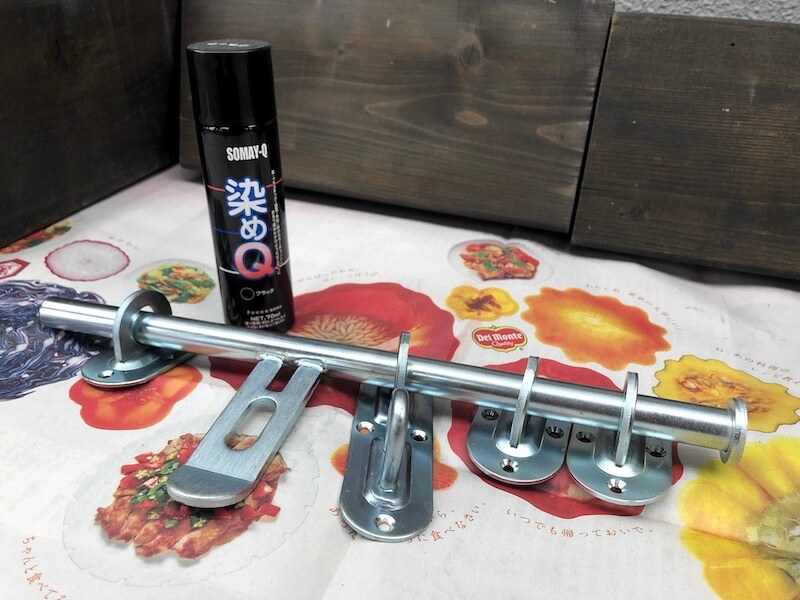

油分を中性洗剤で落として、乾燥させた丸棒貫抜を『染めQ』で黒に塗装します。

少しでも剥がれない塗装だと、メタルプライマーに車用の油性塗料ですね。

当初は鉄を染めたい!と考えていました。

だから、『染めQ』というオチです。

ヘリンボーン扉DIY 鍵塗装1

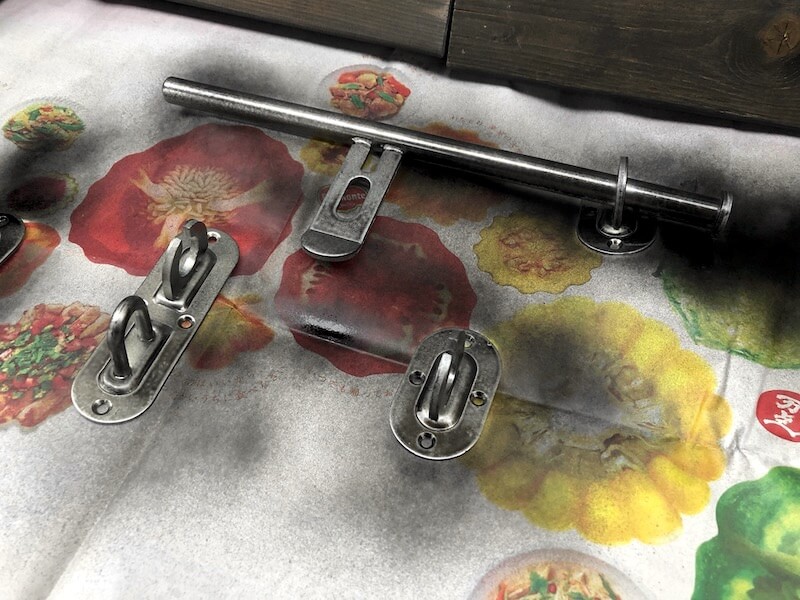

一度では仕上がりません。都合、4回で仕上げました。

直ぐに塗装が剥がれる事は覚悟の上ですが、黒い方がカッコ良いかなと。

ヘリンボーン扉DIY 鍵塗装2

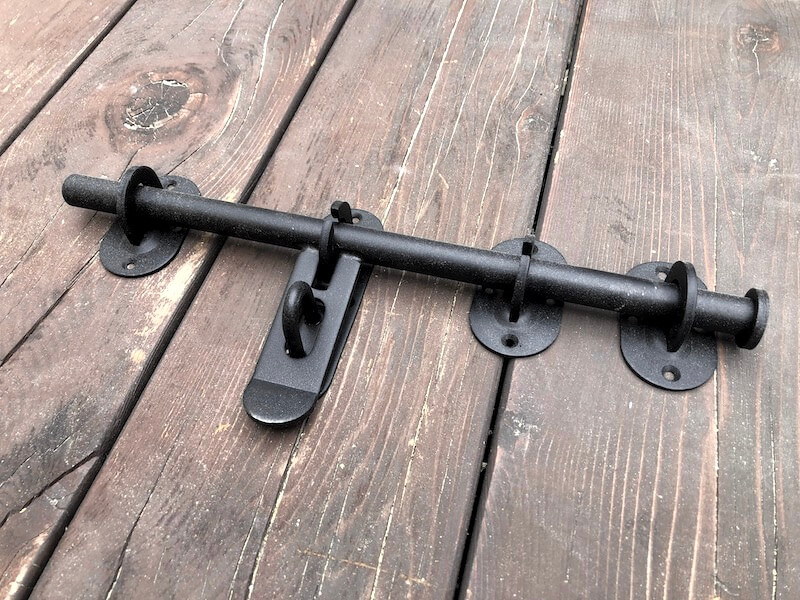

十分塗装が乾燥してから取り付けます。

ヘリンボーンドアDI 鍵1

いずれ、再塗装します。

『塗料剥がし』→『洗浄』→『メタルプライマー』→『つや消し黒』の手順です。

ヘリンボーンドア完成

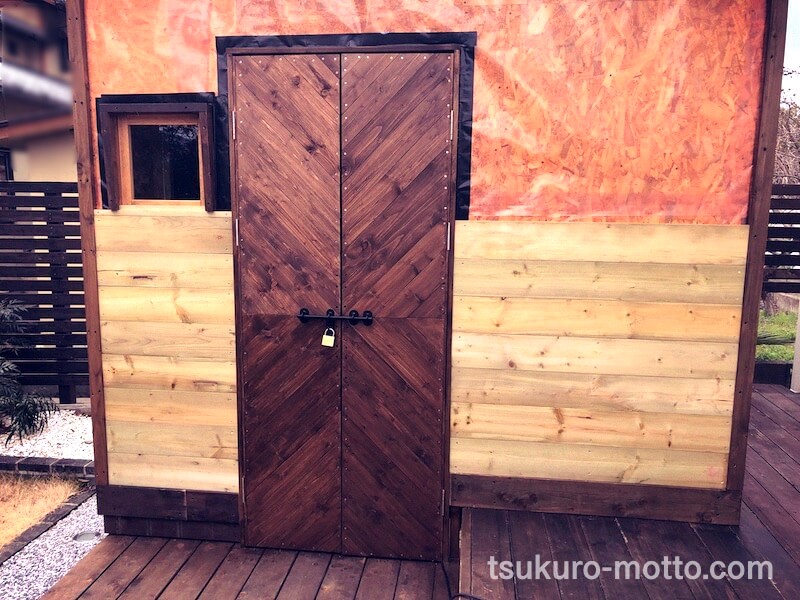

重厚な雰囲気が出せました。

ヘリンボーンと無骨な丸棒貫抜は相性がいいですね。

ヘリンボーンドアDIY かんせい1

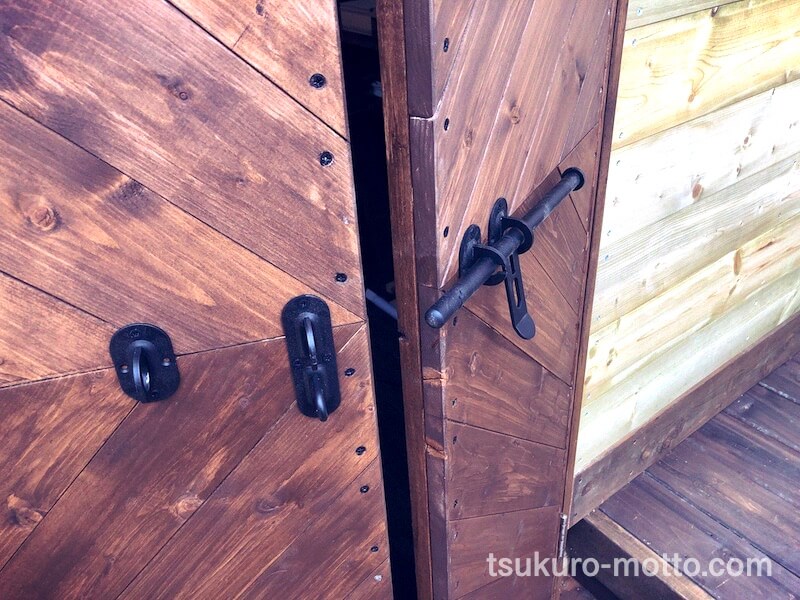

開けた状態。

ヘリンボーンドアDIY 完成2

ヘリンボーンドアDIY 完成3

ヘリンボーンドアDIY 完成4

製作を終えて

ヘリンボーンの表現はDIYでも、とても人気がありますね。

手間は掛かりますが、今回の製作でコツが見つかったかなと思います。今回は基本的なデザインでしたが、もっと凝ったデザインも挑戦してみたいなと思います。

今回の製作では、端材を少なくと結構ギリギリの寸法で作りましたが、多少無駄を承知で作った方が仕上がりは良いような気も。。。
