それでは、サークルカット治具の使い方をご紹介します。
サークルカット治具の使い方

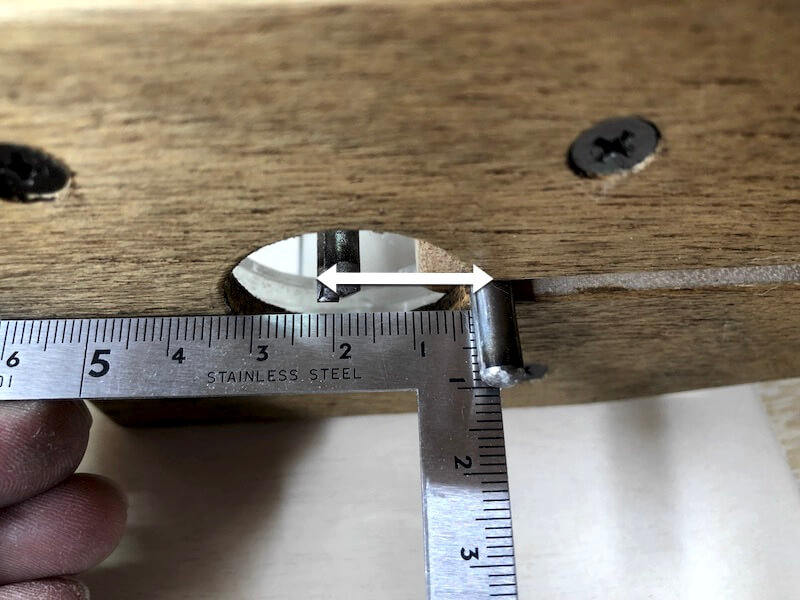

センターピン位置は、あけたい穴の半径距離に調整します。
センターピンは中心、ビットは刃をセンターピンの反対側にまわして端までを計測。
固定ビスでセンターピン位置を固定します。

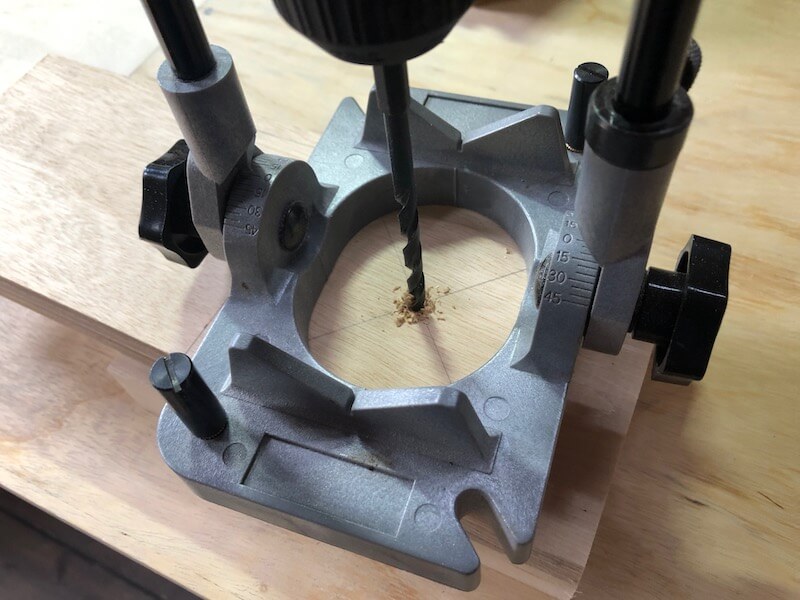

穴をあける部材の中心位置をだして、ドリル5.2〜5.3mmでセンターピン用穴をあけます。

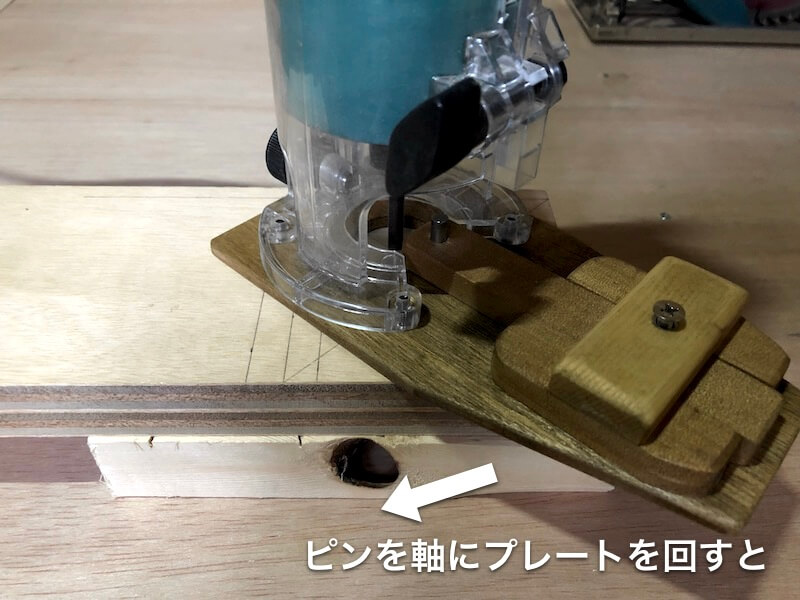

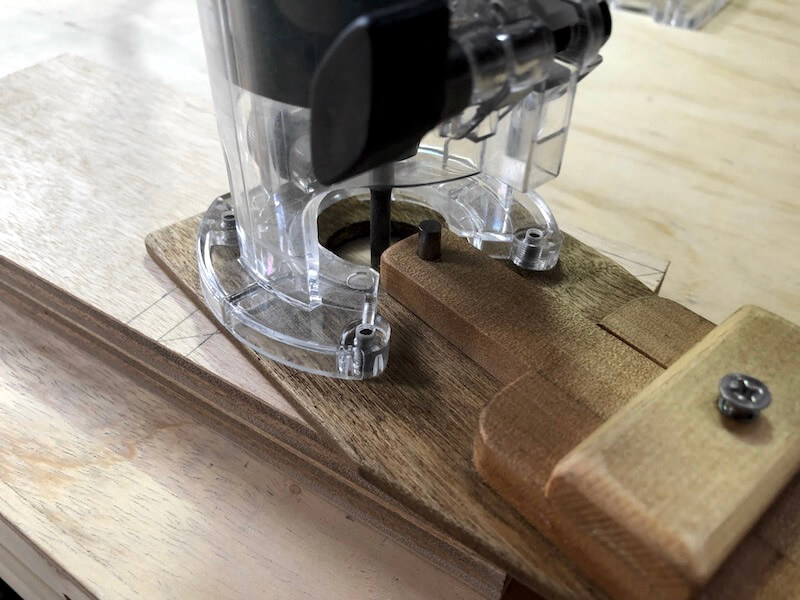

センターピンを差し込んで、スムーズに回るか確認。
トリマーのスイッチを入れて、3mm程、ビットを押し込んで一周回します。
更に3〜5mmづつ、回しながらカットしていきます。
回転方向は時計回りに。
最後は深さギリギリまでビットを押し込んで、ひと回し。

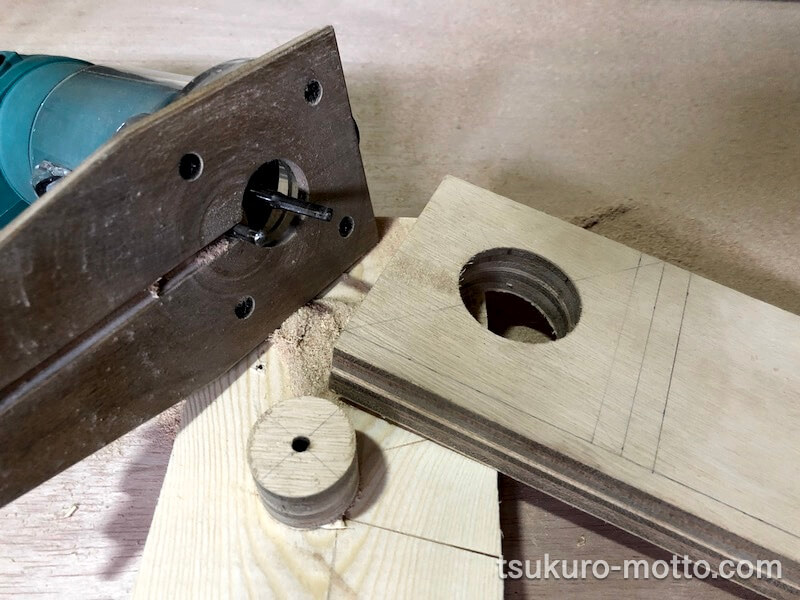

きれいにカット出来ました！
-
-
DIYに大活躍のトリマーをご紹介！ 面取りから装飾、本格木組み加工まで！
トリマービットセット メーカー E-Value 商品名 超硬ルーター・トリマービット10本セット 価 ...
続きを見る
-
-
基本性能装備のトリマーテーブルの作り方と使い方をご紹介！
直尺の取り付け＆レール加工 ガイド位置の目安となる直尺（ちょくしゃく）埋め込み用と、ガイドレール用の ...
続きを見る
製作を終えて
サークルカット治具の製作のポイントは、ガタを作らないこと。
ガタが有ると綺麗な円にはなりません。個々の加工で仮組みしたり動作確認をしっかりしましょう。製作自体はシンプルな機構なので、慎重に製作できれば便利なサークルカット治具の完成です。
トリマーは様々な治具を組み合わせることで、とても便利な電動工具です。
様々な治具を製作して便利な工具に変化させましょう！
