【雑貨DIY】SPF2×4材で簡単な木製iPhoneスピーカーをDIY

ちょっと流行りのiPhoneスピーカー。
色んな形や作り方がありますが、SPF2×4材を使って作ってみました。
SPF材をトリマーとドリルで彫り込んでシンプルなiphoneスピカーの作り方をご紹介。

iPhoneスピーカーの材料

  • SPF2×4材 110mm以上
  • アンティーク釘(セリア)

iPhoneスピーカーの道具

  • トリマー U溝12mmビット
  • ドリルガイド 12mmドリル
  • スランド丸ノコ
  • ノミ
  • サンドペーパー#100
  • ワトコオイル(ダークウォルナット)
  • スチールウール(ウエット研磨用)

iPhoneスピーカーの採寸

SPF2×4材のフシが無い部分を選んで、110mmの大きさで製作します。
iPhoneを挿入する部分は長さ75mm、幅12mm、深さ20mmにしました。

木製iPhoneスピーカー 部材

板iPhoneの用意

iphoneを製作途中で入れたりすると傷が付いてしまうので、大きさを確かめる用。

『板Phoneッス!』

9mmのシナベニア合板端材を使ってiPhoneサイズにカット。
角もiPhoneに合わせて丸く削りました。

板フォン

iPhoneスピーカーの木加工

トリマーでiPhone挿入口の加工

iPhoneの挿入口はトリマーを使って彫り込みます。
U溝12mmビットを装着。

2018iphoneスピーカーDIY トリマー1

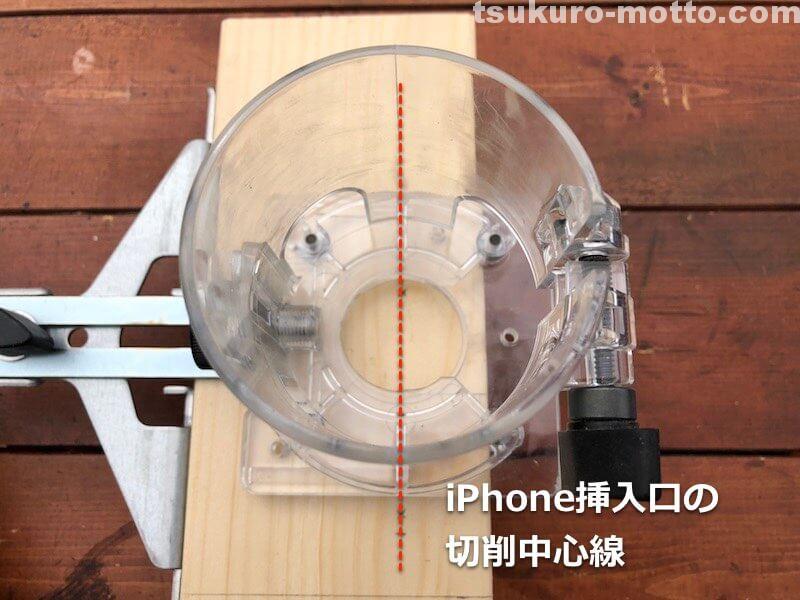

トリマーホルダーを外して、切削ライン(中心線)に合わせてガイドを固定。

2018iphoneスピーカーDIY トリマー2

切削ラインの端位置を確かめながら、イメージトレーニング。
(トリマーは失敗ると修正が出来ないのです。)

2018iphoneスピーカーDIY トリマー3

一度に20mmの深さを掘るのは危険なので、3回に分けて掘って行きます。
1回目はビットを5mm出して切削。

2018iphoneスピーカーDIY トリマー4

2回目は12mm、3回目で20mmの深さに仕上げます。

2018iphoneスピーカーDIY トリマー5

スピーカー前面に音が出る穴を掘ります。
12mmの穴を両端に開けてから楕円形に仕上げようと思います。

2018iphoneスピーカーDIY ドリル1

スピーカー部分の穴あけ

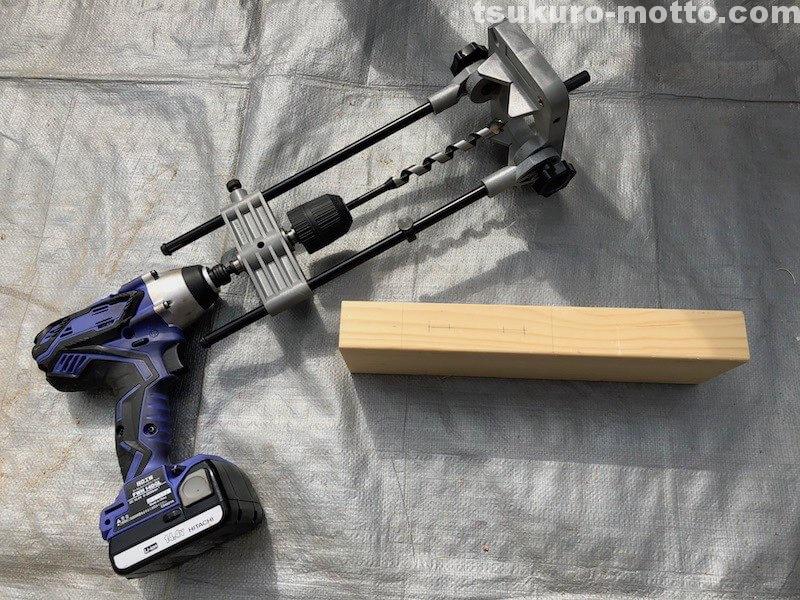

12mmの穴あけはドリルガイドに12mmのドリルを装着して一気に穴あけします。

2018iphoneスピーカーDIY ドリル2

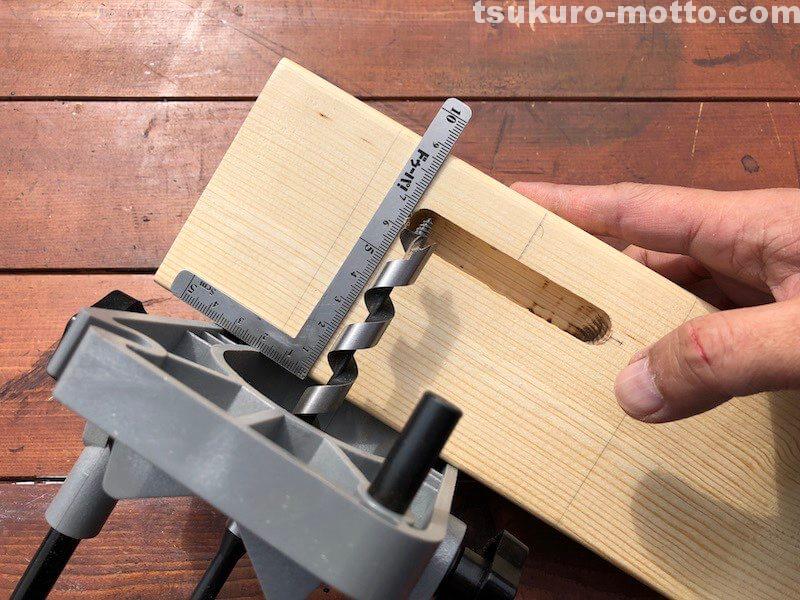

ドリルストッパーを12mmドリルの刃がiPhone挿入口に到達する深さでロック。

2018iphoneスピーカーDIY ドリル3

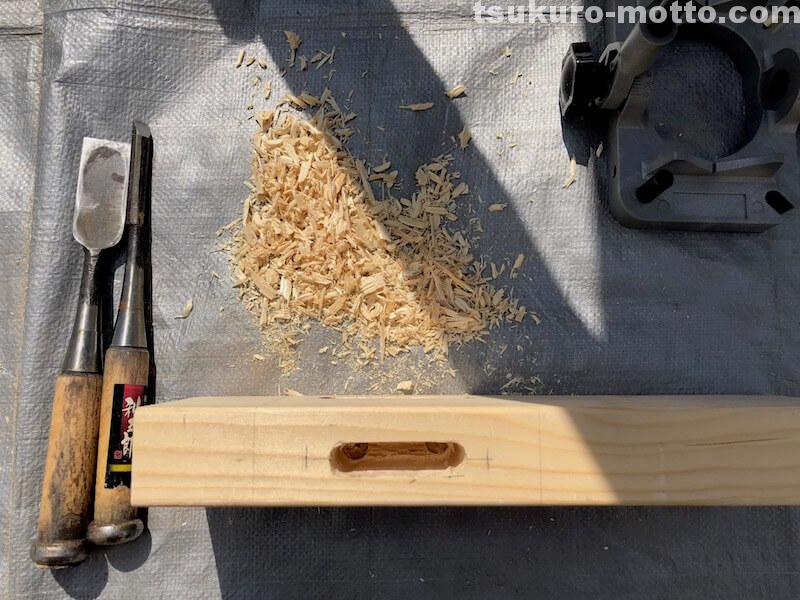

スピーカー両端の12mm穴あけが完了。
この穴を元に楕円形に仕上げます。
穴と穴の間も12mmドリルで穴を開けて行きます。

2018iphoneスピーカーDIY ドリル4

切削部分のノミ整形

ある程度の穴が開けれたら、ノミを使って楕円形に整形して行きます。

2018iphoneスピーカーDIY ノミ1

奥が深いので結構苦闘しましたが、大まかな整形が完了しました。

2018iphoneスピーカーDIY ノミ2

2018iphoneスピーカーDIY ノミ3

スピーカーの切出し

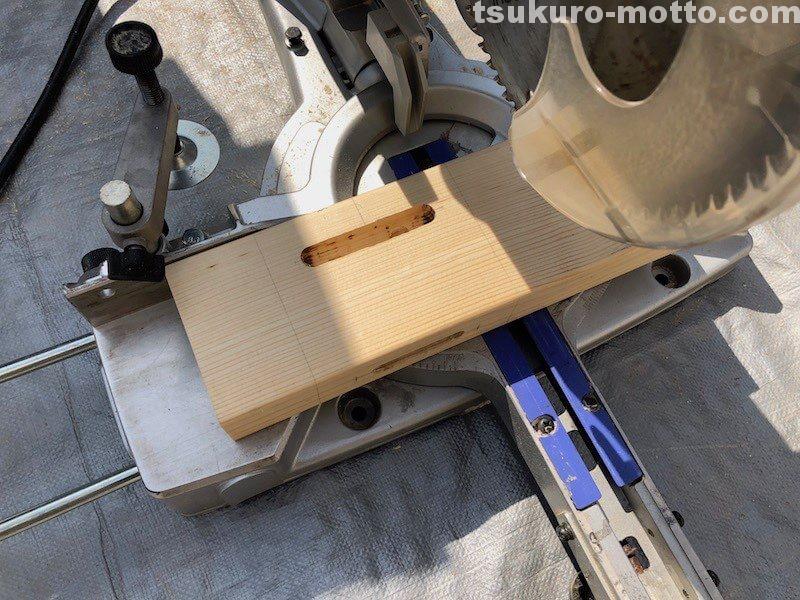

大まかな加工が完了したので、目的の大きさ110mmにカットします。
ここまでカットしなかったのは、部材が小さいとトリマーやドリルガイドの固定が困難なので。
部材は大きい方が安定しますね。

2018iphoneスピーカーDIY カット

切削部分を整える

大まかに整形した穴をリューターサンドペーパー#100を使って納得行くまで整形。

2018iphoneスピーカーDIY リューター

整形が完了しました。
若干の加工の甘さは味と言う事で。

2018iphoneスピーカーDIY 木工加工完了

木材から彫り込みだけで製作したiPhoneスピーカーですが、柔らかい雰囲気のスピーカーになったかなと思います。

ワトコオイル塗装

家具塗装としても有名なワトコオイル(ダークウォルナット)でアンティーク家具の様な仕上がりになればいいなぁと思います。
ワトコオイルは2回から3回塗りで好みの濃さに仕上げて行きます。

2018iphoneスピーカーDIY ワトコオイル塗装1

1回目の塗装が完了。
浸透しなかったオイルを拭き取り1時間乾燥させます。

2018iphoneスピーカーDIY ワトコオイル2

2回目の塗装後にスチールウールで丁寧に磨きあげます。
この工程で表面が滑らかに。

2018iphoneスピーカーDIY 湿式研磨

iPhoneスピーカーデコレーション

塗装が乾燥したら、ちょっとデコレーションをします。
スピーカー正面4隅にセリアのアンティーク釘を打ち込みます。

2018iphoneスピーカーDIY デコ1

部材に端部に釘を打つと割れてしまうので、下穴を開けてから打ち込みます。
(飾りなので強度は不要なのです。)

2018iphoneスピーカーDIY デコ2

ステンシルスタンプ

更にステンシルスタンプで文字を入れます。
今回は『SPEAKER』そのまんまです。

2018iphoneスピーカーDIY ステンシルスタンプ

iPhoneスピーカーの完成

自分のiPhoneカバーと同じ様に赤に塗った『板Phone』を装着。
音は出ません。

2018iphoneスピーカーDIY 完成1

安定していい感じです。12mm幅の挿入口は正解でしたね。
角度もバッチリです。

2018iphoneスピーカーDIY 完成2

製作を終えて

今回は一つの木材から彫り込みだけでiPhoneスピーカーを製作しました。結構いい感じで響いて興味が増しました。
次回は板の組み合わせで音の流れや共鳴を勉強して作ってみたいなと思いました。
